При строительстве домов и сооружений при закладке свайного фундамента возникает потребность сформировать на глубине пробуренной скважины большую опорную поверхность. В результате фундаментное основание выдерживает в 4 раза большую нагрузку, а количество бетона требуется в 8 раз меньше.
Для получения полусферической опорной пяты строители применяют глубинный разбуриватель.
Таким образом, для таких работ предлагается глубинный фундаментный разбуриватель.
Особенностью предлагаемого разбуривателя является то, что он предназначен именно для разбуривания скважин. В имеющихся аналогах на рынке эти функции совмещены, что делает работу по разбуриванию или созданию опорной пяты крайне неудобной, затратной и долговременной. Хлипкая конструкция выходит, как правило, за один сезон.
В предлагаемой модели разбиривателя работы по бурению скважины и разбуриванию специально разведены. Сначала буриться скважина заданной глубиной ручным или мото-инструментом, а потом создание фундаментного сферического основания.
Модельный ряд разбуривателя включает в себя размеры от самого маленького диаметра скважины 160 мм , 200 мм, 250 мм и до самого большого в 300 мм.
Формируемое расширение скважины с 160мм до 400 мм., с 200мм до 400мм, с 250мм до 520мм, с 300мм до 600мм.

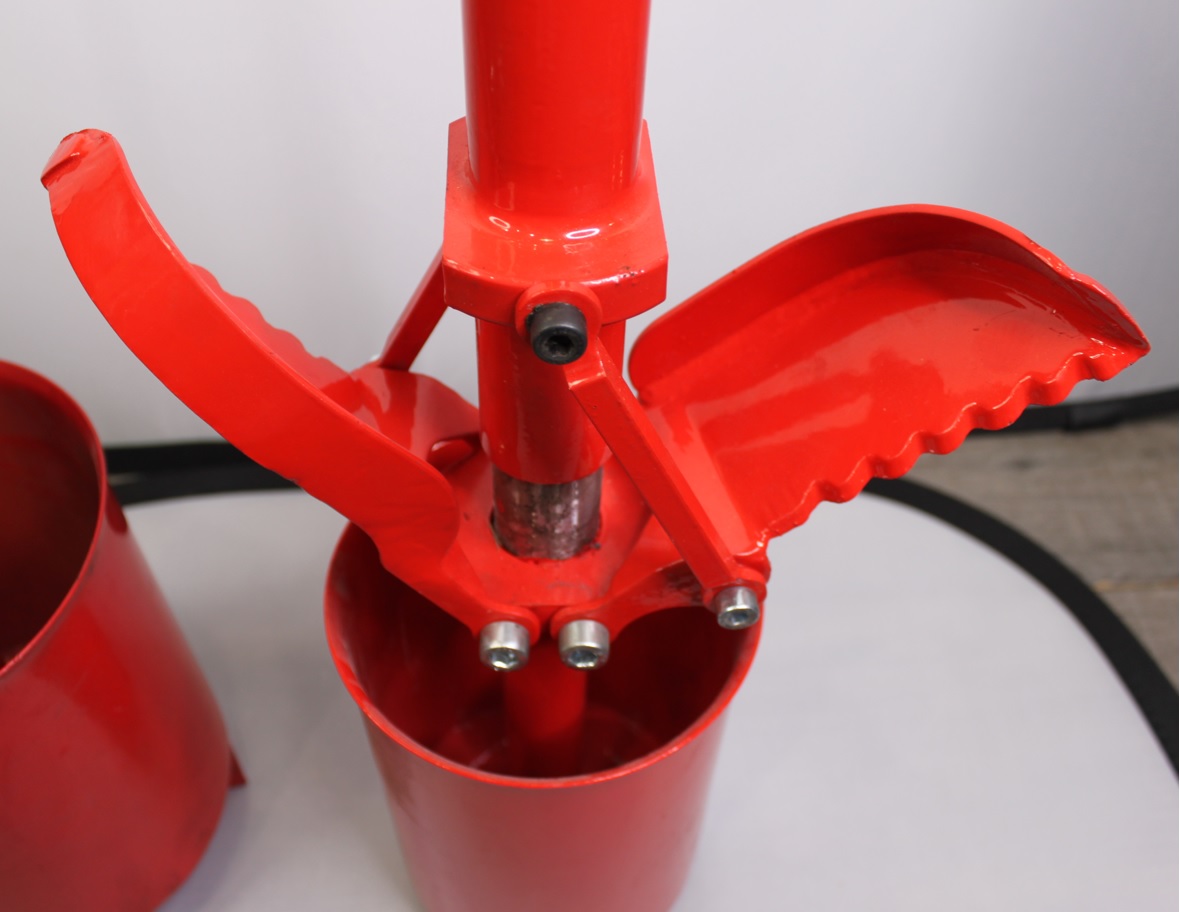

Создание фундаментного основания происходит в тот момент, когда разбуриватель помещается в вырытую скважину при вращении рукоятки. При этом режущие лопасти одновременно открываются по окружности, заглубляются, «царапают» землю постепенно увеличивая диаметр пяты.

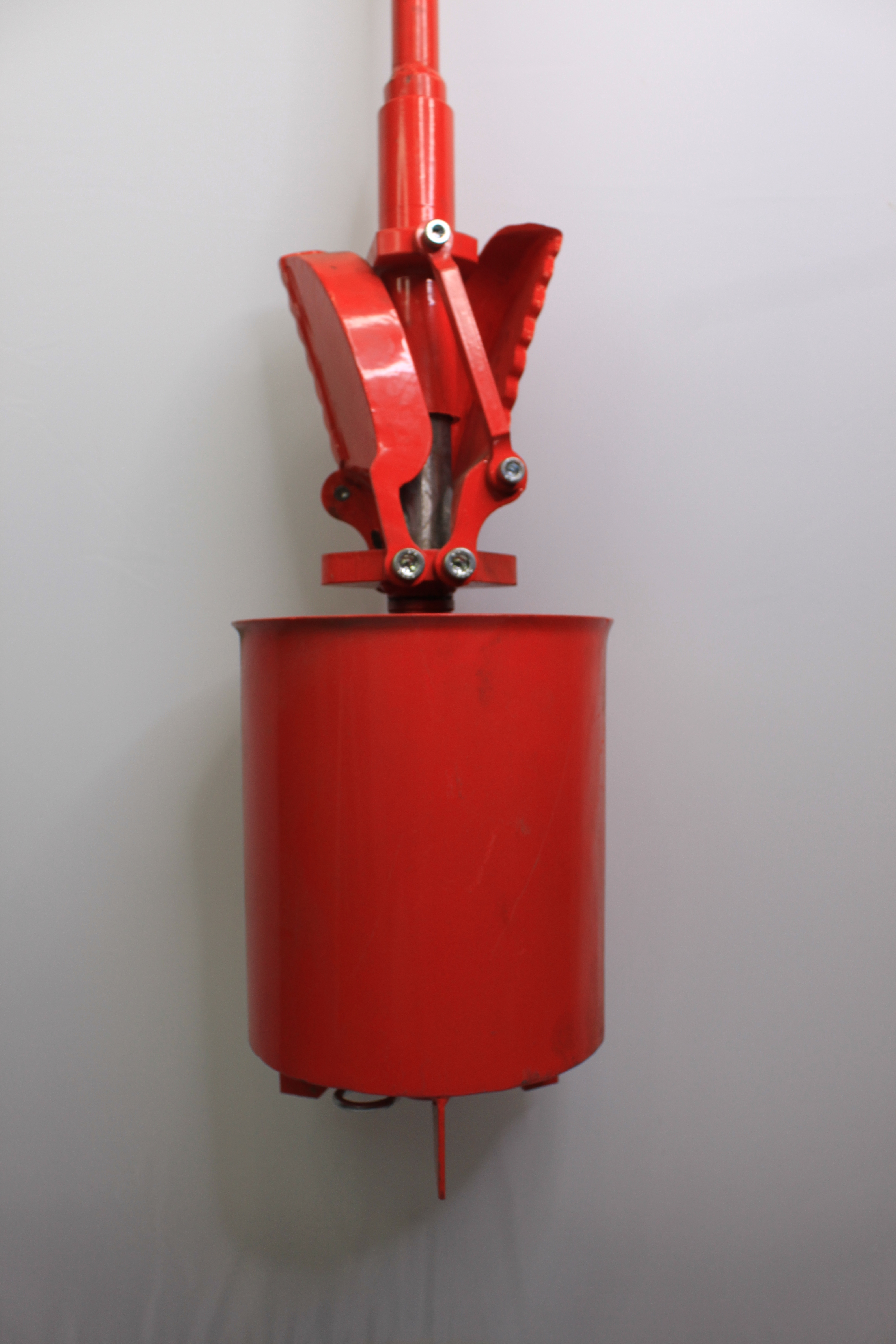

При этом земля ссыпается в ведро. При заполнении ведра ручка разбуривателя крутится в обратную сторону, тем самым сдвигая режущие лопасти в начальное положение и позволяя вынуть разбуриватель, и очистить ведро от ненужной земли. Ведро крепится к разбуривателю чекой, легко вынимается, делая весь процесс разбуривания легким и не затратным. На аналогах разбуриватель имеет форму чашки, куда нагребается грунт, очень часто глина, которая постоянно налипает и его очистить можно только вручную.
На дне ведра имеются небольшие три ребра жесткости, которые не позволяют разбуривателю прокручиваться при вращении ручки.
Процесс разбуривания повторяется до тех поря пока режущие лопасти не будут полностью открыты на максимальный диаметр. С помощью данного разбуривателя полусферическая опорная пята разбуривается всего за 10 – 15 минут за 3 – 4 выемки его из скважины.
Использование удлинителей с системой без резьбового соединения даёт возможность выбирать глубину разбуривания. У аналогов длинна фиксированная – 1,8 метров. Но есть регионы, где глубина промерзания – 2,2 метра. Здесь уже без удлинителей не обойтись!
В конструкции применена т.н. «защита от дурака»: открытие лопастей происходит только на максимальный размер, без дальнейшего их сворачивания или фиксации.
Также такой разбуриватель не требует никакого подключения для механического кручения ручкой. Во-первых, в разбуривателе применена мелкошаговая резьба для более плавного и медленного углубления режущих лопастей. При неконтролируемых быстрых скоростях эта резьба сразу срежется, и разбуриватель выйдет из строя. А во-вторых, механический инструмент не нужен, так как необходимо крутить ручку разбуривателя как вперед, так и назад на небольшое количество оборотов для заполнения и очистки ведра разбиривателя. Мотобурами это сделать невозможно. А плавное заглубление позволяет медленно «царапать» стенки скважины, выбирая породу, в том числе мелкие камни, которые несомненно могут быть в земле. При мото бурении в случае попадании крупных камней конструкция разбуривателя тут же выходит из строя.
По расчётам и имеющейся статистике эксплуатации, при бережном применении разбуривателя на строительстве конструкция «живет» более 6 лет, расширив при этом более 10 000 скважин.
